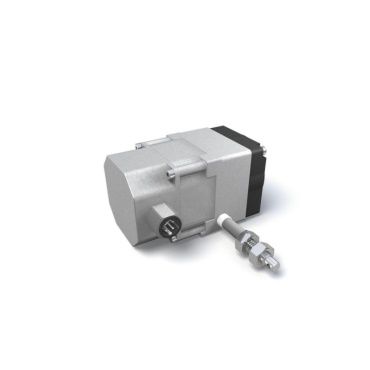

SG20拉绳编码器
- 小体积拉绳编码器、易安装
紧密型拉绳编码器
较小的结构设计，由锌压铸件制成，紧密型拉绳编码器最大测量长度可达 2000 mm 并带模拟输出。
特性
紧凑型结构
标准化的接口可被广泛应用
简便的安装
最大测量长度可达2000mm
电位、电压或电流的输出口
坚固型压铸锌外壳
应用范围
- 泵车、叉车、消防车、汽车吊。
| 品名 |
SG20拉绳编码器 |
|
电气参数 |
|
| 工作电压 |
10 … 30 V DC |
| 输出电流 |
4 … 20 mA |
| 测试范围 |
0-2000mm |
| 重复精度 |
±0.15 mm |
| 行进速度 |
≤1 m/s |
| 环境温度 |
-40 … 80 °C |
| 防护等级 |
IP65 (编码器部分) |
|
拉力 |
≥11 N |
| 绝对精度 |
±0.35 % 涉及测量长度(mm) |
| 重复精度 |
±0.15 mm |
| 电缆长度 |
max. 30 m |
| 产品材质 | |
| 外壳 |
压铸锌 |
| 触头 |
钢绳 (不锈钢)，塑料包层 |

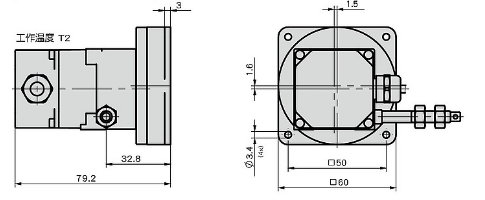

结构图
